SAA主要应用领域及案例


1 边坡滑移监测

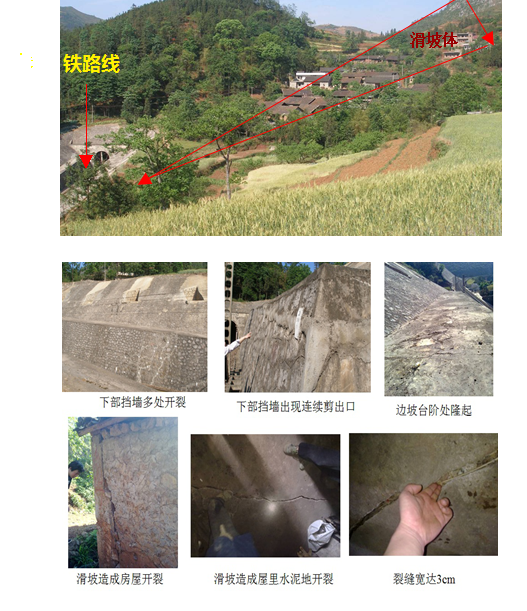

我国西南地区某铁路路堑边坡,持续缓慢变形达10余年,由于坡体上有村庄,受各种因素限制不能进行整治,为确保人民生命及财产安全,有关部门采用SAA进行监测。监测布孔开始于2012年6月26日,6月28日完成SAA及雨量观测计的安装并开始实时监测,设定的数据采集周期为10分钟,报警阀值为1.5mm/天,通过SAA后端平台实时将数据传输回2000公里之外的北京监控中心。

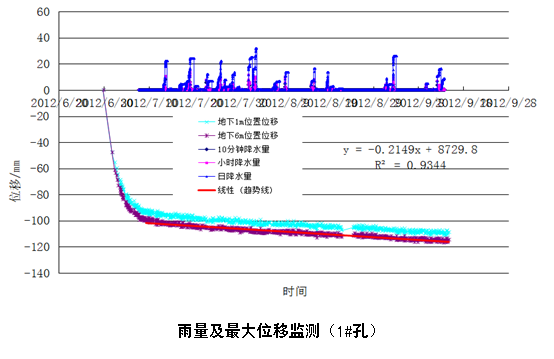

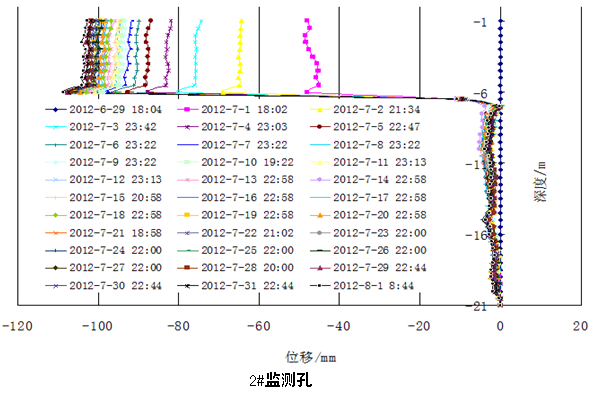

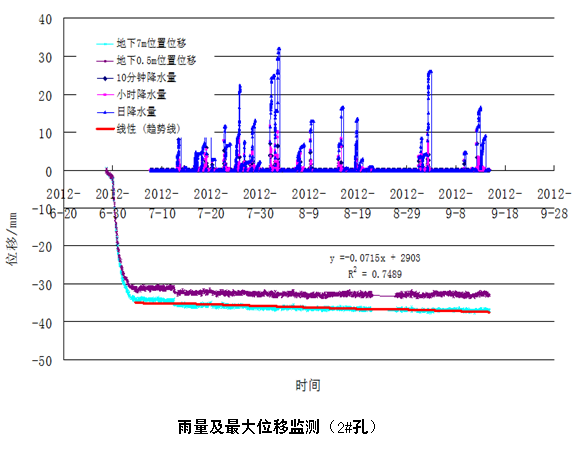

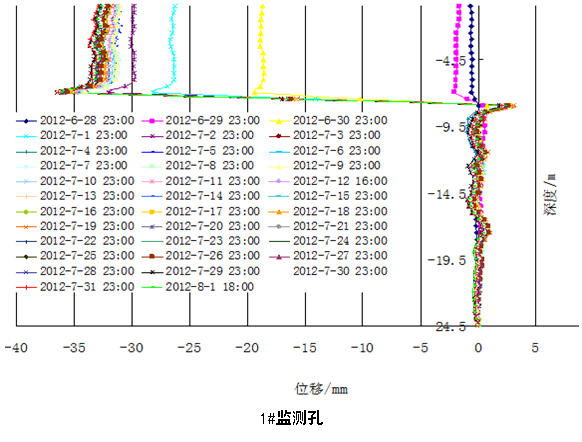

根据监测,6月28日至29日,24小时变形量2.5mm,并出现加速趋势,监测平台自动发出报警警报,技术组通过变形、雨量及两者对应关系等的分析,认为有发生大滑坡的极大可能,遂立即向线路所属铁路局、铁道部及当地县、地区、省政府发出预警,相关部门及时启动了地质灾害应急机制,对人员及财产进行了疏散。6月30日凌晨,滑坡发生,两处监测孔的最大瞬时变形量分别达到10cm和60cm,使铁路侧移10cm以上,村民房屋墙体开裂超过8cm,水泥地面拱起50cm。

正是由于SAA监测系统的卓越表现,不仅成功的实现了滑坡准确预报,还避免了一场人间灾难的发生,经济及社会效益显著







瑞士苏黎世车站下要修建一个5公里长的隧道,实现列车通过苏黎世车站时不用停车。由于隧道下穿车站、河流以及一些老旧的建筑,施工期间确保土层和建筑结构的稳定十分关键。

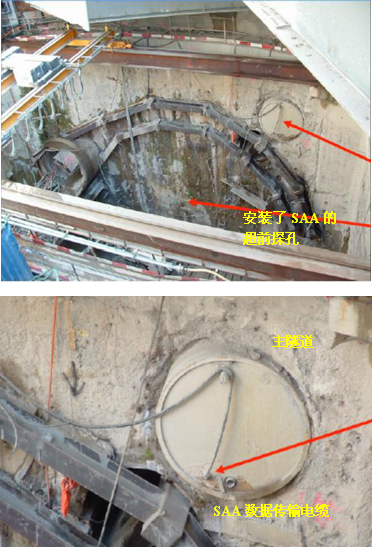

通过论证,施工方最终采用了SAA监测系统,通过在隧道开挖周界附近的水平探孔中布设120m长的SAA监测孔,实现了对隧道掘进过程的实时监测,由于这120m长SAA可以重复利用且完全自动化,在人工成本极高的瑞士,大大节约了工程监测费用。

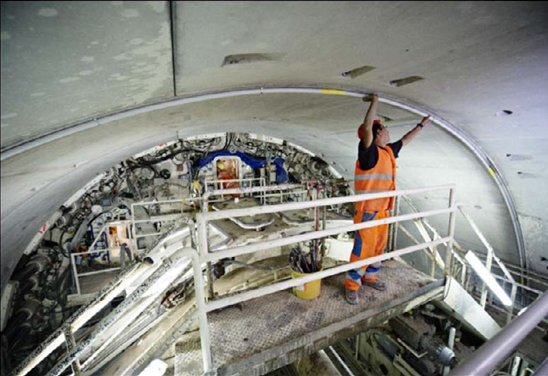

其他隧道项目:阿姆施特丹地铁系统:竖向安装的3个32米长的SAA用来监测在施工过程中的水平位移。荷兰Coen隧道项目:在水下安装的SAA用来监视在施工过程中板桩位置的变化。

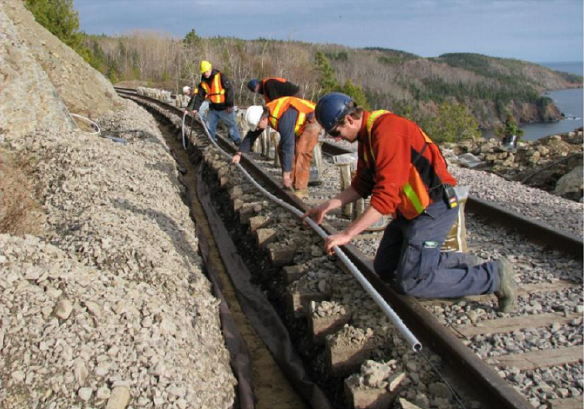

3 道路路基沉降——铁路路基沉降监测

沉降监测是SAA应用的主要方向,在美国及加拿大等地的多个项目得到了应用,目前,我国铁路部门已将它应用在了哈大铁路路基变形的长期动态监测中。

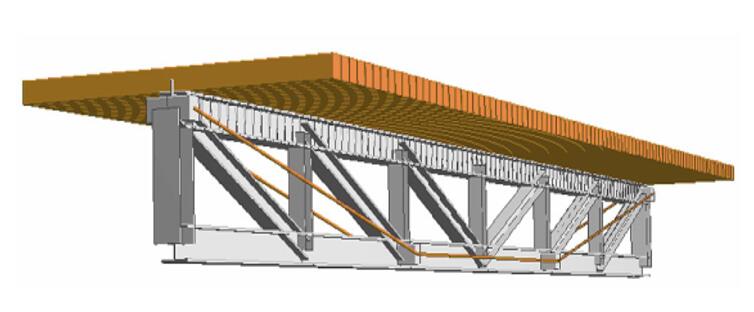

4 桥梁挠度监测

桥梁挠度监测是SAA的一项技术优势,在确保监测精度的前提下,由于它的大量程、免维护、安装方便、实时监测等特点,使之不仅对桥梁施工、装修等没有干扰,而且确保了长期自动监测的实现。



5 建筑

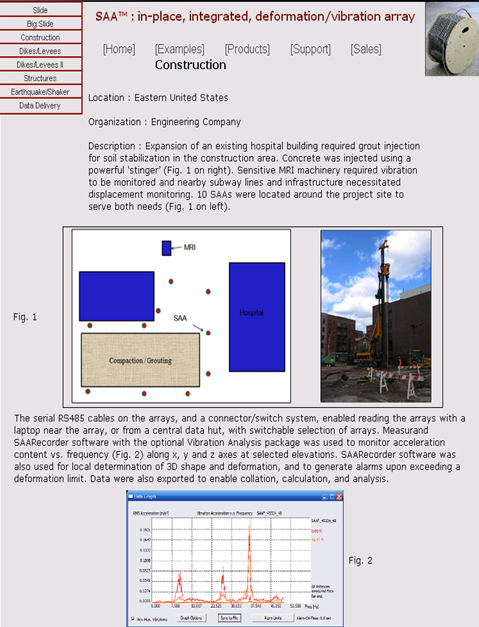

美国东部工程公司对纽约医院进行扩建,由于工程需要,不可避免的使用大功率设备进行钻孔及混凝土灌注。考虑到敏感的医辽器械易受到施工引起的振动的影响,同时,施工开挖有可能对邻近的地铁线路和基础设施产生影响,有关部门通过论证,采用了10组SAA对该工程区域进行了施工监测



通过SAA监测平台,将带振动分析包的SAAR软件用来分析监测点沿x,y,z向的加速度~频率,并实现了3D形状和变形确定,监测工作确保了工程顺利进行。




6 水电大坝沉降、侧移监测


SAA应用在云南大华桥电站,如下图所示


7  部分项目案例

铁路行业应用

序号

项目

 监测内容

1

南昆铁路威红线

边坡变形监测

2

哈大高铁

冻土路基变形监测

3

成兰高铁

隧道收敛性实时监测

4

兰新高铁

隧道变形、路基沉降、位移监测

5

京张铁路(居庸关隧道)

地裂及沉降监测

6

杭黄铁路

路基变形监测(沉降、位移)

高速公路应用

1

云南蛮金高速公路

沉降、开裂监测

2

京港澳高速公路

隧道收敛性、地裂及沉降变形监测

水电站应用

1

云南大华桥电站

滑坡变形监测

2

去学电站

大坝坝体变形监测

3

丰宁抽水蓄能电站

滑坡及坝体变形监测

4

拉西瓦水电站

滑坡变形监测

5

两河口水电站

坝体变形及沉降监测

6

重庆蟠龙抽水蓄能电站

大坝坝体变形监测

7

阿尔塔什水电站

面板大坝坝体变形监测

建筑基坑应用

1

国贸三期深基坑监测

深基坑围护结构变形监测

海洋基床应用

1

海床沉积位移 随暴风变化研究

海床沉积变形监测

2

海床沉积位移

海床沉积变形监测

古城墙应用

1

国内城古城墙

墙体变形监测

市政管道应用

1

管道沉降监测

管道沉降变形监测

国外部分案例

序号

项目

监测内容

1

魁北克大坝

大坝变形监测(沉降、侧移)

2

新不伦瑞克大坝

混凝土开裂引起的结构变形

3

安塔米纳大坝

大坝变形监测

4

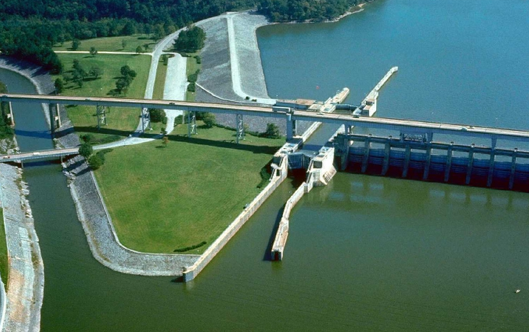

田纳西州奇克莫加大坝

混凝土结构变形监测

5

科恩隧道

隧道掘进过程变形监测

6

莱茵河大坝

涡轮机井施工监测

7

瓜亚塔卡大坝

大坝变形监测(沉降、侧移)

8

西斯罗机场

机场跑道沉降、挠度监测

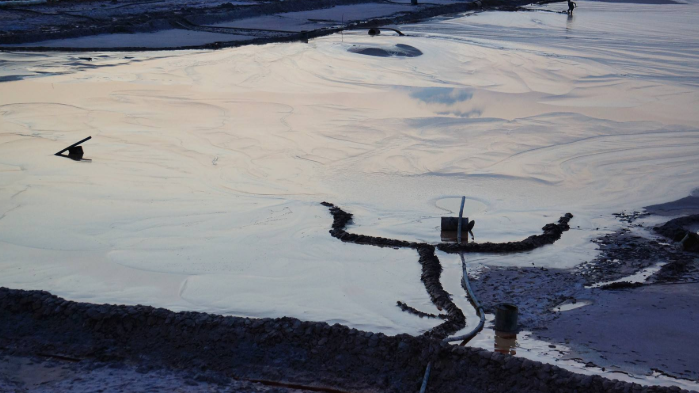

此外SAA还用于各种岩土内部结构、尾矿边坡、隧道收敛性、管道变形、机场跑道等远程实时自动化监测。
